Польотний контролер Stellar F7 Dual

Name: Польотний контролер Stellar F7 Dual
Brand: StingBee
Price: 1600.00 UAH
Availability: OutOfStock

Toп

Код: Stellar F7 Dual

Виробник: StingBee

Під замовлення

1600.00 грн.

Знайшли дешевше ?

Характеристики

Мікроконтролер (MCU) - STM32F722

Вхідна напруга - 2S–6S LiPo

Інерціальний модуль (IMU) - 2 × ICM42688P

Барометр - BMP280

OSD - AT7456E

Переглянути все

Опис Stellar F7 Dual

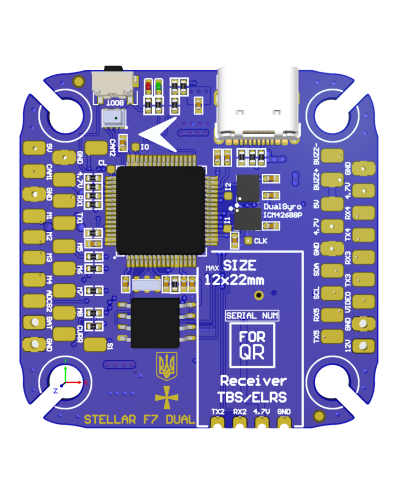

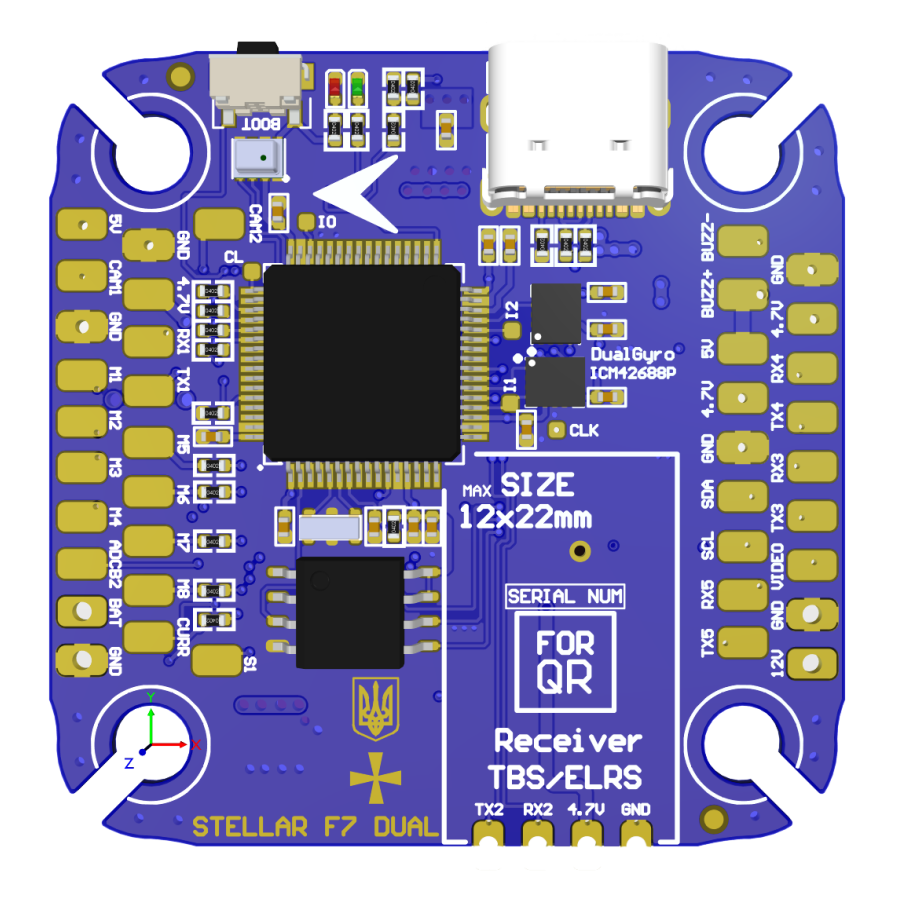

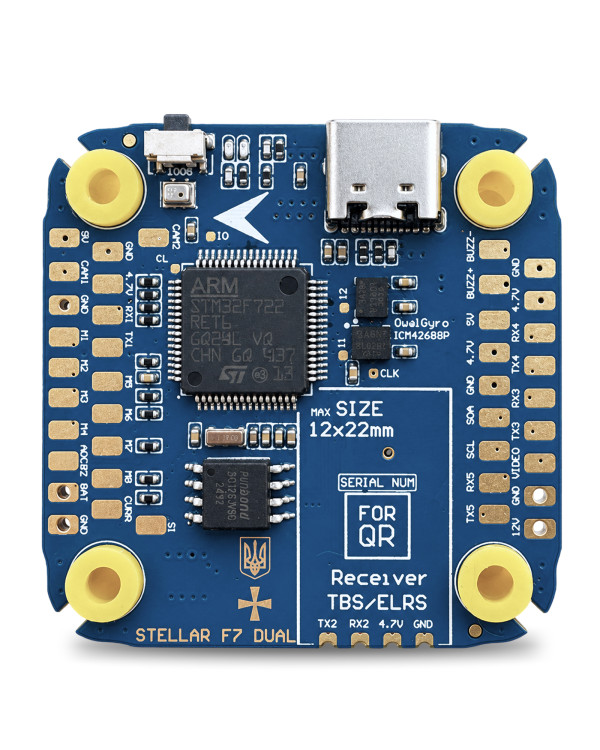

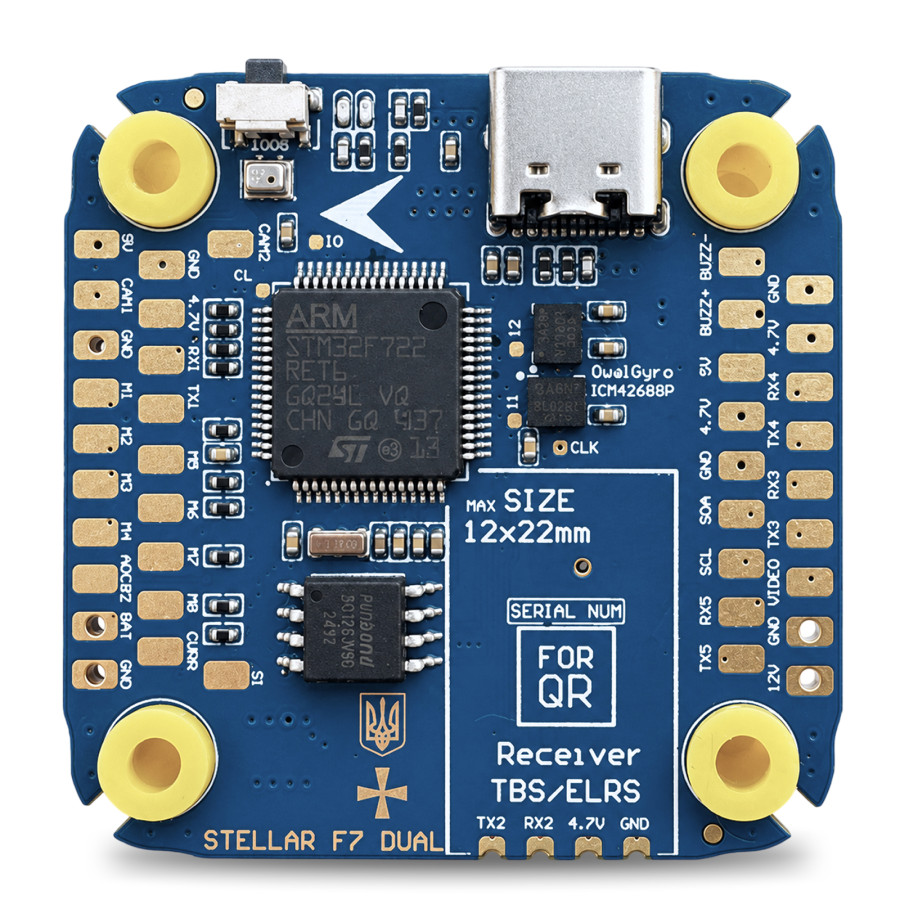

Польотний контролер Stellar F7 Dual для FPV-дрона

Stellar F7 Dual — високопродуктивний польотний контролер FPV на базі мікроконтролера STM32F722. Він призначений для стабільного керування FPV-дронами, мультикоптерами та літаками й підтримує підключення моторів, сервоприводів, камер та іншої бортової електроніки.

Контролер польоту обробляє дані з двох інерціальних модулів ICM42688P і передає керувальні сигнали регуляторам обертів ESC. Підтримка Betaflight та INAV дозволяє налаштувати систему відповідно до конфігурації безпілотної платформи.

Основні характеристики Stellar F7 Dual

мікроконтролер STM32F722 для обробки польотних даних;
два інерціальні модулі ICM42688P;
барометр BMP280 для вимірювання висоти;
OSD AT7456E для накладання польотної інформації на відеосигнал;
вбудована пам’ять Blackbox обсягом 16 МБ SPI Flash;
п’ять UART-портів для підключення периферійних пристроїв;
дев’ять PWM-виходів для моторів і сервоприводів;
два входи для камер із можливістю перемикання;
два виходи BEC: 5 В / 2 А та 12 В / 3 А;
підтримка вхідної напруги 2S–6S LiPo;
підтримка HD-відео;
інтерфейс USB Type-C;
монтажний розмір 30,5 × 30,5 × 4 мм;
підтримка Betaflight та INAV.

Подвійний IMU для керування польотом

Особливістю польотного контролера Stellar F7 Dual є два інерціальні модулі ICM42688P. Залежно від налаштувань можна використовувати один або обидва модулі одночасно. Вони передають контролеру дані про рух і положення FPV-дрона.

Поєднання мікроконтролера STM32F722, подвійного IMU, барометра BMP280 та пам’яті Blackbox забезпечує необхідні засоби для налаштування, аналізу й контролю польоту.

Підключення камер і периферії

Stellar F7 Dual має два входи для камер із можливістю перемикання між ними під час польоту. OSD AT7456E накладає польотну інформацію на відеосигнал, а підтримка HD-відео розширює варіанти конфігурації відеосистеми.

П’ять UART-портів використовуються для підключення приймача, GPS та інших периферійних пристроїв. Дев’ять PWM-виходів дозволяють підключати мотори й сервоприводи, тому цей польотний контролер F7 можна застосовувати в мультикоптерах і літаках.

Сумісність і застосування

Польотний контролер Stellar F7 Dual працює з акумуляторами 2S–6S LiPo та має виходи живлення 5 В / 2 А і 12 В / 3 А для підключення додаткових компонентів. USB Type-C використовується для підключення контролера до комп’ютера та налаштування прошивки.

Перед встановленням перевірте вхідну напругу, монтажний розмір, розташування контактів і сумісність підключених пристроїв. Вибір Betaflight або INAV залежить від типу платформи та необхідної конфігурації керування.
