Stellar ELRS

Опис Stellar ELRS

Комплектація на зараз: тільки приймач без PCB антени!

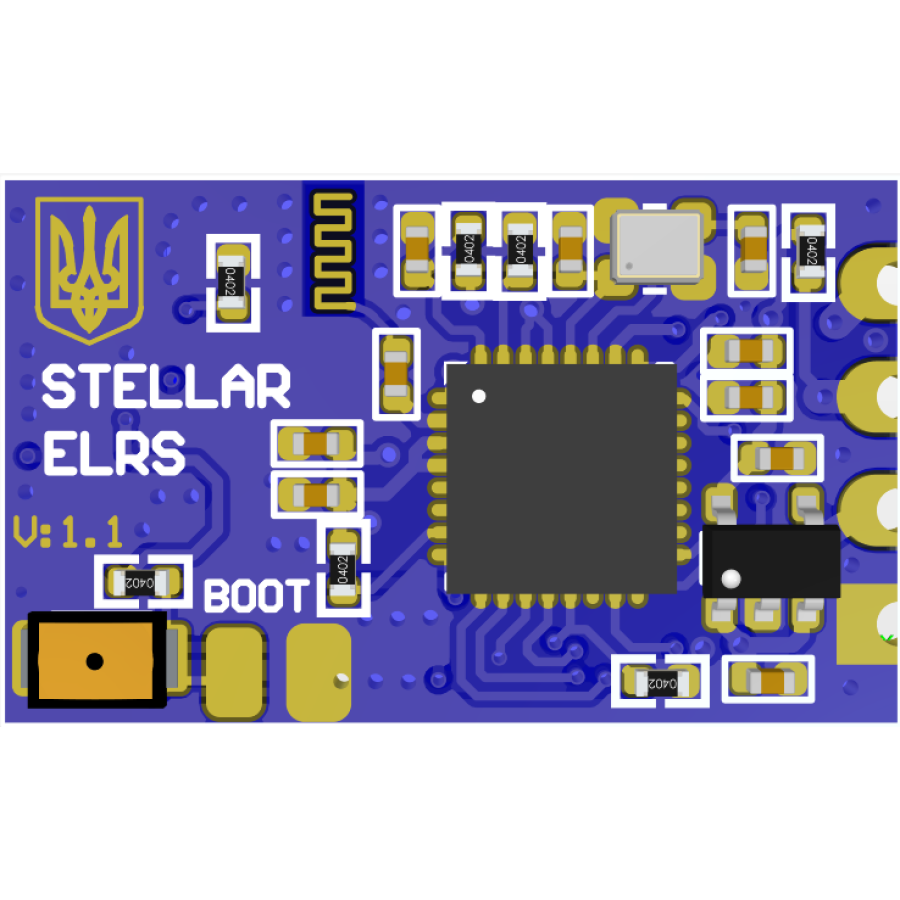

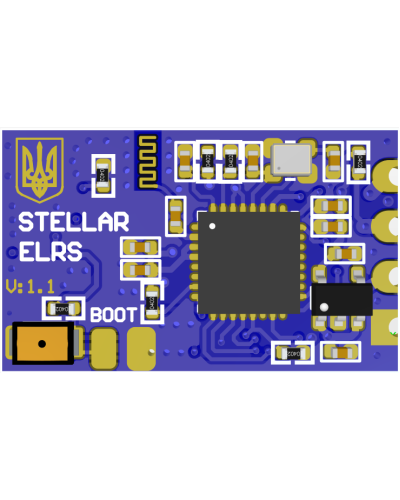

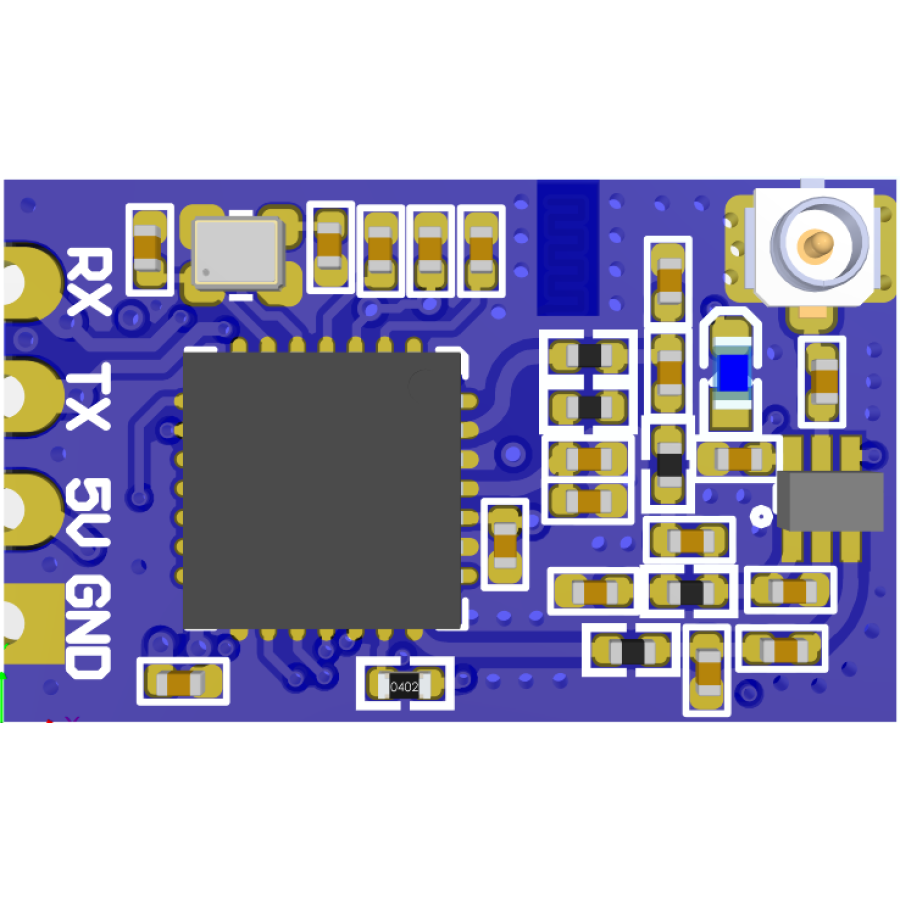

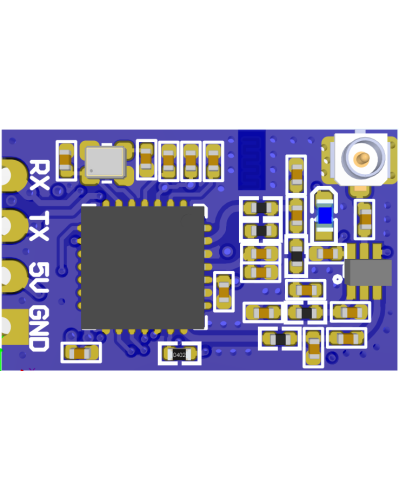

Приймач Stellar ELRS заснований на проекті ExpressLRS, RC-каналі з відкритим вихідним кодом для RC-додатків. ExpressLRS прагне досягти найкращої продуктивності каналу як за швидкістю, так і затримкою і дальністю. Це робить ExpressLRS одним з найшвидших доступних каналів RC, але забезпечує продуктивність на великих відстанях.

Потужність телеметрії: 20 дБм (100 мВт) (з використанням кастомної прошивки Bandera)

Діапазони частот 915 МГц/868 МГц

Вхідна напруга: 5 В

Антенний роз'єм: IPEX MHF

Підключіть та відключіть приймач три рази;

Переконайтеся, що світлодіод швидко блимає двічі, що вказує на те, що приймач перебуває в режимі прив'язки;

Переконайтеся, що модуль RF TX або радіопередавач входять у стан прив'язки, що надсилає імпульс прив'язки;

Якщо приймач має суцільне світло, він пов'язаний.

ExpressLRS використовує послідовний протокол Crossfire (також відомий як протокол CRSF) для зв'язку між приймачем та платою контролера польоту. Тому переконайтеся, що плата польотного контролера підтримує послідовний протокол CRSF. Далі ми використовуємо польотний контролер із прошивкою Betaflight, щоб показати, як налаштувати протокол CRSF.

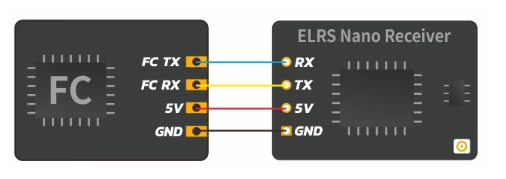

З'єднання між приймачем Stellar  ELRS та платою FC показано нижче.

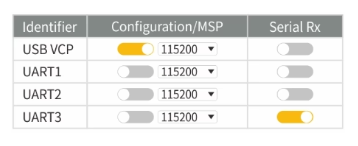

Увімкніть відповідний UART (наприклад, UART3 нижче) як послідовний Rx на вкладці «Порти» Betaflight Configurator.

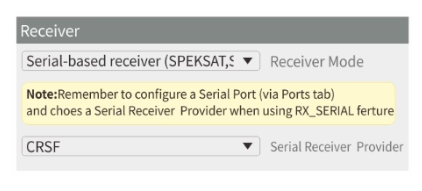

На вкладці «Конфігурація» виберіть «Послідовний приймач» на панелі «Приймач» та виберіть «CRSF» як протокол. Телеметрія тут необов'язкова та зменшить частоту оновлення флешки через те, що ці слоти передачі використовуються для телеметрії.

Приймач може увійти в стан прив'язки при триразовому включенні/вимкненні живлення.

Примітка. Прив'язка один раз і одержувач збереже інформацію про прив'язку. Повторно увімкніть живлення та успішне автоматичне підключення.

Відгуки про Stellar ELRS

0

Написати відгук

5

0

4

0

3

0

2

0

1

0

Написати відгук

Рейтинг

Увага: HTML розмітка не підтримується. Використовуйте звичайний текст.

Залишити відгук

Питання та відповіді (FAQ) Stellar ELRS

Задати питання

Vladyslav

24 Листопада, 2024

Які розміри плати? Найбільше цікавить ширина, щоб замовити відповідну термоусадку.

Відповідь представника:

12мм

Антон

30 Жовтня, 2024

Вітаю! Є запит до вас від військових. Як можна з вами вийти на зв’язок?

Відповідь представника:

Зателефонуйте за номером на сайті.

Anatolii

23 Серпня, 2024

Чи є у комплекті антена?

Відповідь представника:

Ні
