Польотний контролер Stellar F4 — знятий з виробництва

Опис Stellar F4 — знятий з виробництва

Польотний контролер Stellar F4 знятий з виробництва. Цю сторінку збережено для доступу до технічних характеристик, схеми підключення та файлів прошивок. Актуальною моделлю серії є Stellar F4V2.

Переглянути актуальну модель Stellar F4V2

Польотний контролер Stellar F4 для FPV

Stellar F4 — польотний контролер FPV на базі мікроконтролера STM32F405. Він призначений для обробки польотних даних, взаємодії з датчиками та підключення периферійних пристроїв у FPV-дронах та інших безпілотних платформах.

Модель більше не виготовляється, але сторінка залишається доступною для власників Stellar F4. Тут збережено характеристики польотного контролера, схему підключення та файли для INAV і ArduPilot.

Характеристики польотного контролера Stellar F4

• мікроконтролер STM32F405 для обробки польотних даних;
• інерціальний модуль BMI270 для визначення руху платформи;
• барометр BMP280 для вимірювання висоти;
• OSD AT7456E для накладання польотної інформації на відеосигнал;
• вбудована пам’ять Blackbox обсягом 16 МБ SPI Flash;
• шість UART-портів для підключення периферійних пристроїв;
• два виходи BEC: 5 В / 2,5 А та 12 В / 2 А;
• підтримка вхідної напруги 2S–6S LiPo;
• підтримка HD-відеосистем;
• інтерфейс USB Type-C;
• монтажний розмір 30,5 × 30,5 × 4 мм;
• підтримка Betaflight, INAV та ArduPilot.

Підключення та сумісність Stellar F4

Польотний контролер має шість UART-портів для підключення приймача, GPS та інших периферійних пристроїв. Вбудовані виходи BEC 5 В / 2,5 А та 12 В / 2 А використовуються для живлення сумісної бортової електроніки.

Для керування двигунами Stellar F4 можна використовувати разом із регуляторами обертів ESC StingBee. Перед підключенням перевірте вхідну напругу, монтажний розмір, розташування контактів і сумісність усіх компонентів FPV-системи.

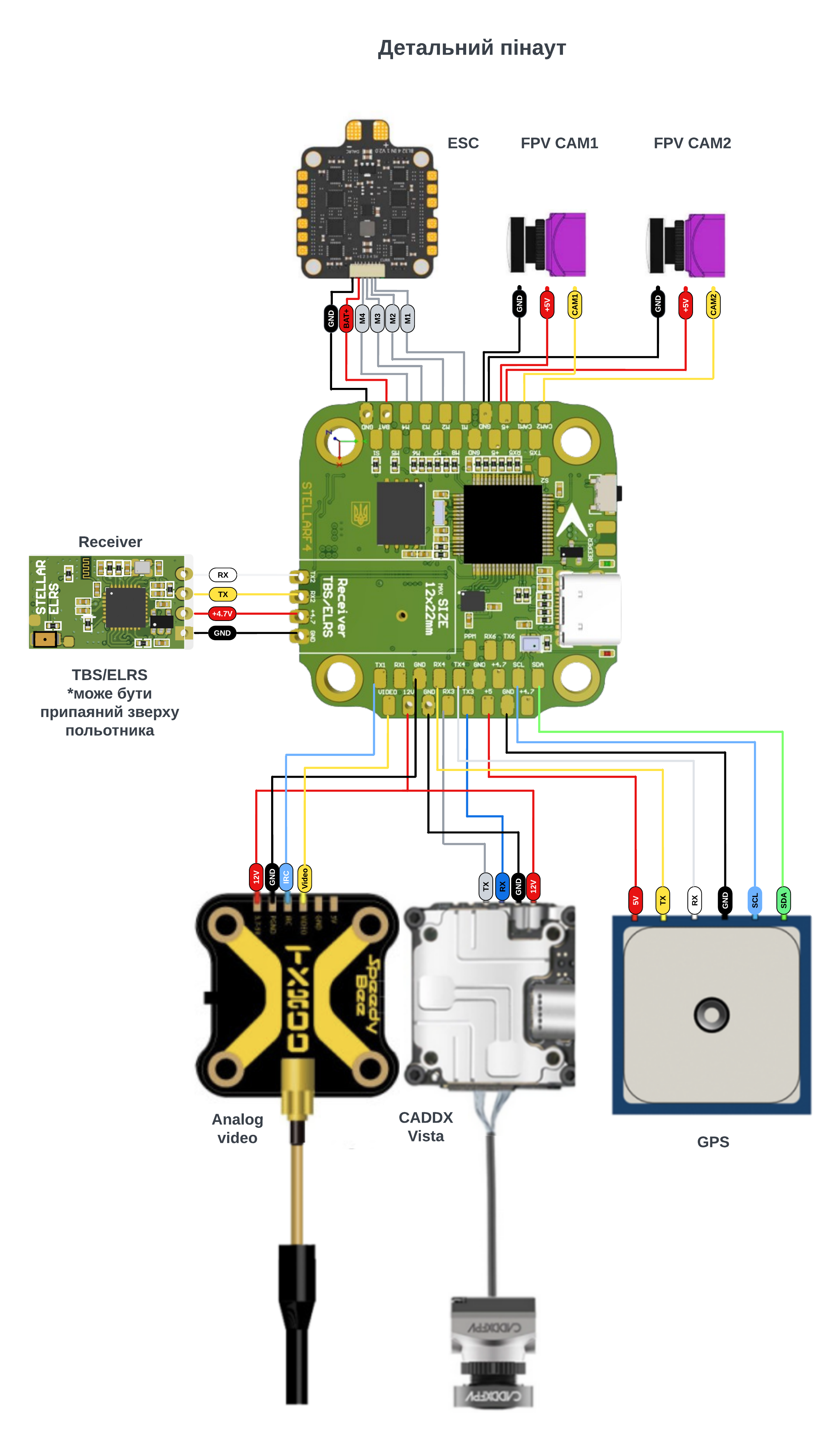

Схема підключення Stellar F4

На схемі показано розташування контактів і основні варіанти підключення польотного контролера Stellar F4. Натисніть на зображення, щоб відкрити схему у повному розмірі.

Прошивки та файли Stellar F4

Нижче збережено посилання на файли для налаштування польотного контролера Stellar F4. Посилання відкриваються у новій вкладці.

• Завантажити файли для INAV
• Завантажити файли для ArduPilot

Актуальна модель Stellar F4V2

Stellar F4 більше не виготовляється. Для нових FPV-збірок перегляньте актуальний польотний контролер Stellar F4V2 або інші польотні контролери StingBee для FPV та БпЛА.

Якщо вам потрібна допомога з підбором заміни або перевіркою сумісності компонентів, зверніться до команди StingBee.

Відгуки про Stellar F4 — знятий з виробництва

5

Написати відгук

5

1

4

0

3

0

2

0

1

0

Написати відгук

Рейтинг

Увага: HTML розмітка не підтримується. Використовуйте звичайний текст.

Залишити відгук

Питання та відповіді (FAQ) Stellar F4 — знятий з виробництва

Задати питання

Ігор Власенко

1 Лютого, 2025

Вітаю! Скажить будьласка, а чи можно одночасно використовувать аналогову та цифрову відеосистему? Дякую.

Відповідь представника:

З коробки, це не підтримує жодна офіційна "прошивка". Якщо модифікувати прошивку, то буде можливо

Володимир Бобик

2 Січня, 2025

дайте посилання на прошивку ARDUPILOT , може у вас є навіть налаштований конфіг під великий бомбер?

Відповідь представника:

https://drive.google.com/drive/folders/1Hrelb7s3nhiLh47UTJ7z7C8j4-rfhuJO

Юрій

23 Грудня, 2024

В нас проблема, з автоматичним переключенням дрона(ваш польотник) на канал А4, хоча переключення ми не налаштовували, дрон сам скидає поставлений нами канал на А4 або В3

Відповідь представника:

Не зрозуміла проблема, що вимаєте на увазі: A4 та B3 ?

Юрій

23 Грудня, 2024

В нас проблема, з автоматичним переключенням дрона(ваш польотник) на канал А4, хоча переключення ми не налаштовували, дрон сам скидає поставлений нами канал на А4 або В3

Відповідь представника:

Напишіть нам в групу підтримки в Signal

Олександр

14 Грудня, 2024

Не бачу посилання на прошивку Arducopter

Відповідь представника:

Готові прошивки є в групі в Сигнал.
