Плата розподілу живлення Stellar PDB 3-12S для FPV-дронів

Name: Плата розподілу живлення Stellar PDB 3-12S для FPV-дронів
Brand: StingBee
Price: 870.00 UAH
Availability: InStock

Хіт

Toп

Код: Stellar PDB

Виробник: StingBee

В наявності

870.00 грн.

Знайшли дешевше ?

Характеристики

Тип плати - Плата розподілу живлення PDB

Максимальний струм - 4 × 110 А

Сумісність з акумуляторами - До 12S LiPo

Вхідна напруга - 8–60 В

Датчик струму - 220 А; 3,3 В ADC, шкала 66

Переглянути все

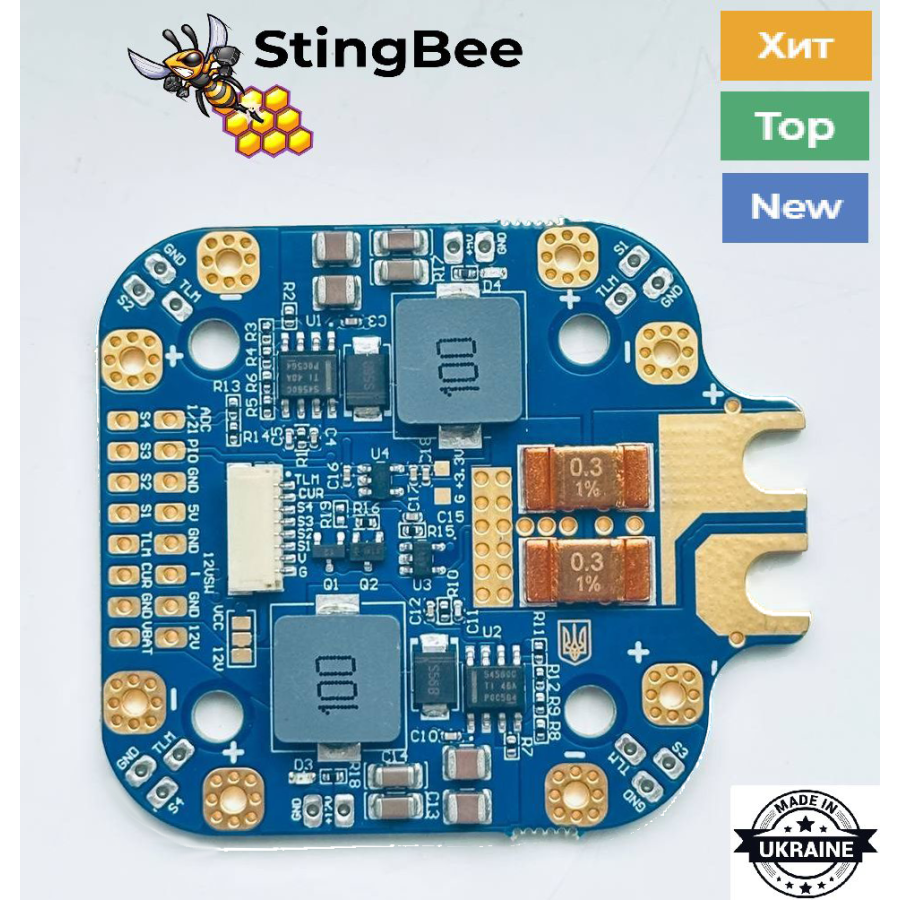

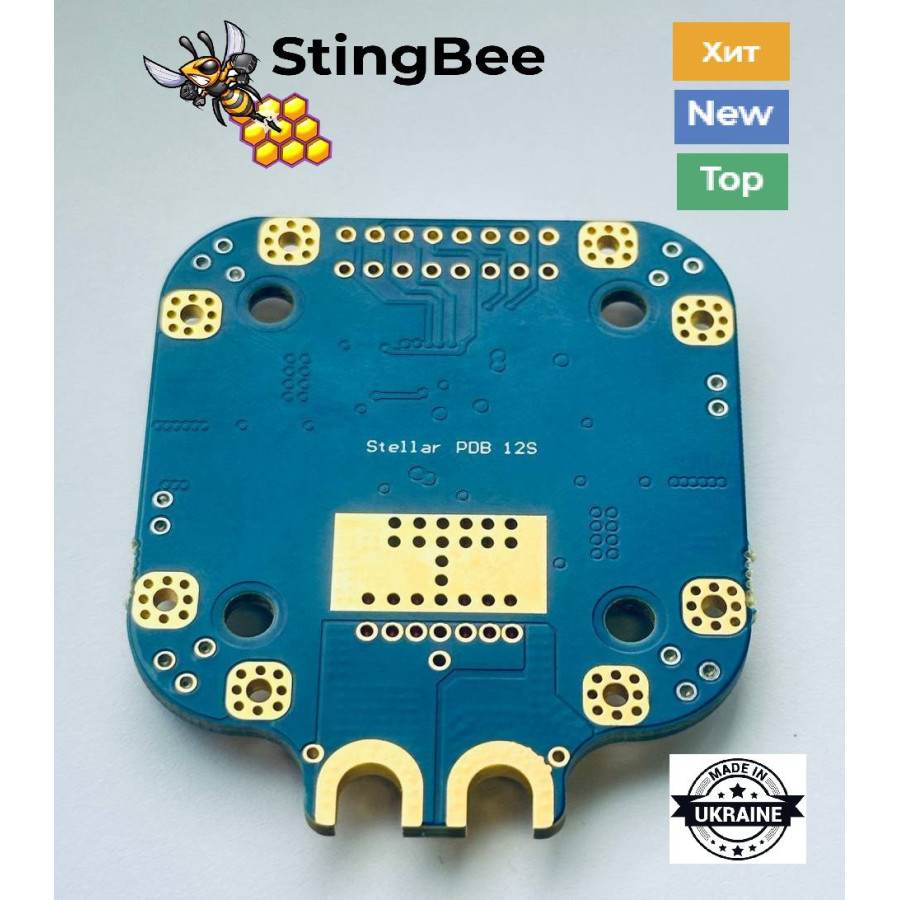

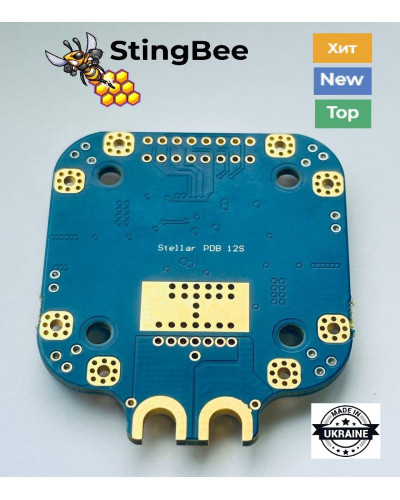

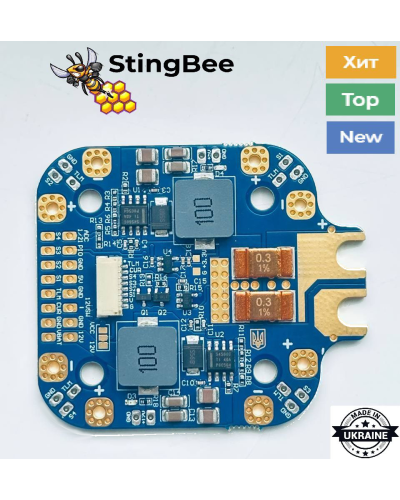

Опис Плата розподілу живлення Stellar PDB

Плата розподілу живлення Stellar PDB 12S для FPV-дронів

Stellar PDB 12S — плата розподілу живлення для FPV-дронів і безпілотних платформ із живленням до 12S LiPo. PDB розподіляє живлення між компонентами силової системи, а два незалежні BEC забезпечують стабілізоване живлення сумісного бортового обладнання.

Плата має чотири силові канали, вбудовані датчики струму й напруги та роз’єм JST SH1.0 на 8 контактів для підключення до сумісного польотного контролера. Stellar PDB розроблено та виготовлено StingBee в Україні.

Основні можливості Stellar PDB 12S

підтримка акумуляторів до 12S LiPo; діапазон вхідної напруги — 8–60 В;
чотири силові канали з робочим струмом 4 × 70 А та максимальним струмом 4 × 110 А;
два незалежні BEC: 5,5 В / 5 А та 12,2 В / 5 А;
датчик струму на 220 А та датчик напруги для контролю параметрів живлення;
перемиканий вихід SW12V із допустимим безперервним струмом через перемикач до 2 А;
захист від перевантаження за струмом зі самовідновленням;

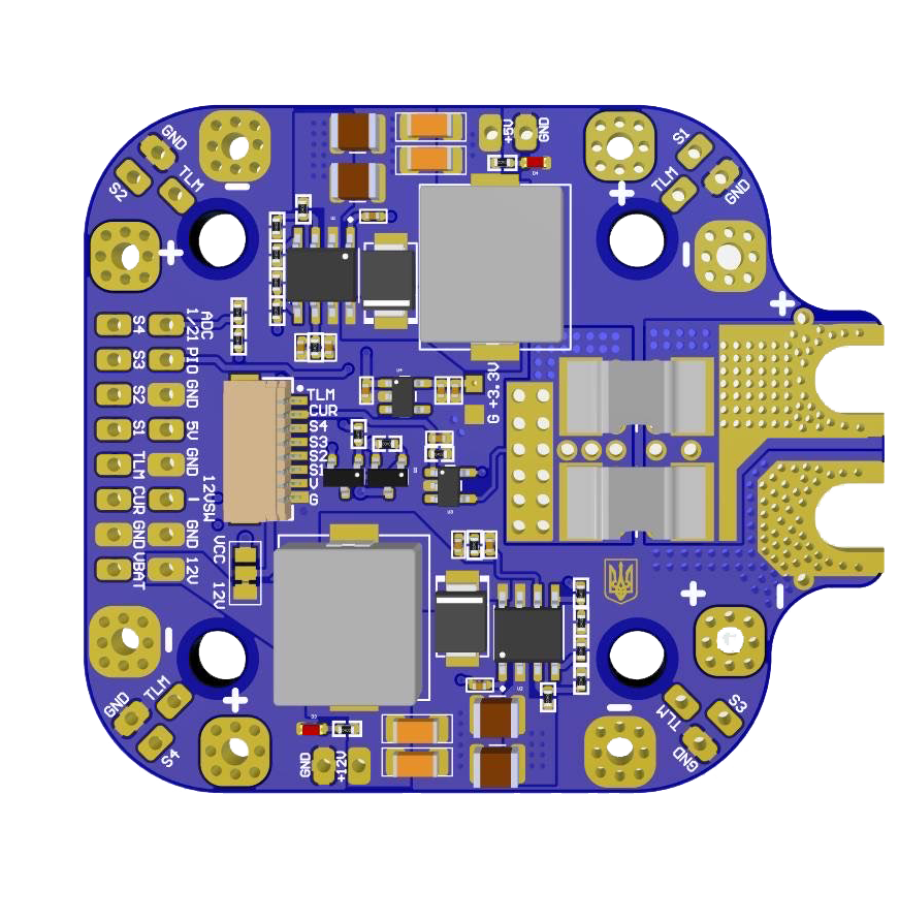

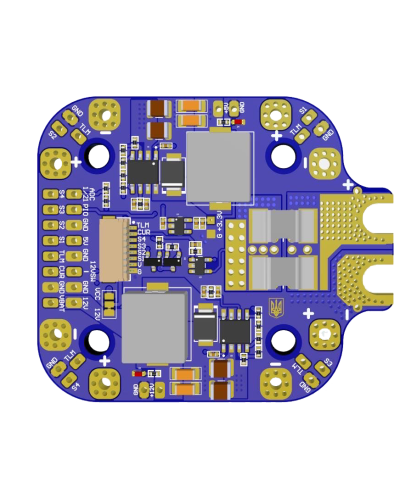

роз’єм JST SH1.0 на 8 контактів і підписані контактні майданчики;
монтажні отвори 30,5 × 30,5 мм під M3;
шестишарова плата з міддю 2 oz і позолоченими контактами.

Живлення бортового обладнання

BEC 5,5 В / 5 А та BEC 12,2 В / 5 А дають змогу організувати живлення сумісної периферії: відеопередавача, камери, навігаційного модуля, сервоприводів або світлодіодів. Перед підключенням перевірте робочу напругу та споживання кожного пристрою.

Датчики струму й напруги передають дані сумісному польотному контролеру для контролю живлення під час роботи FPV-системи. Світлодіодні індикатори допомагають перевірити наявність живлення на лініях 5 В і 12 В.

Підключення та сумісність

Для підключення до сумісного польотного контролера Stellar PDB має 8-контактний роз’єм JST SH1.0. У комплекті постачається шлейф JST SH1.0 завдовжки 5,5 см. Підписані контактні майданчики також дають змогу інтегрувати плату в інші конфігурації після перевірки схеми підключення.

Для FPV-збірок на 2S–8S перегляньте польотний контролер Stellar F4V2. Для систем із живленням до 12S перегляньте польотний контролер Stellar H7V2-12S. Перед з’єднанням плат звірте розпінування, допустиму напругу кожного компонента та схему живлення всієї збірки.

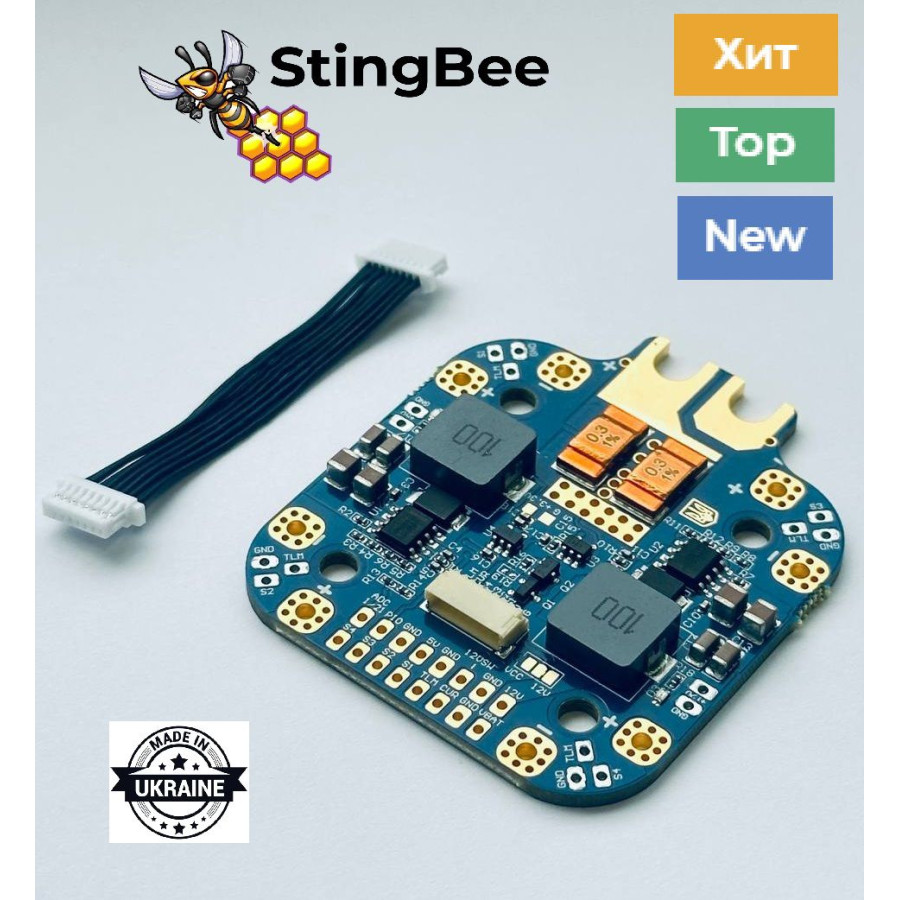

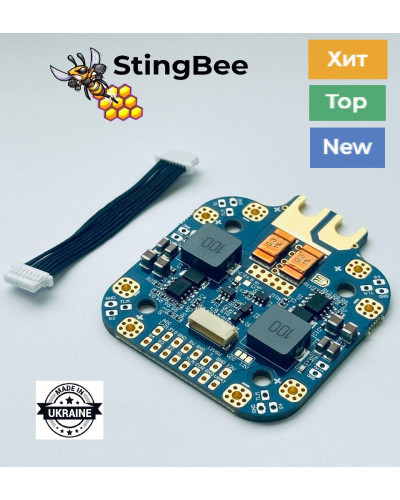

Комплектація

плата розподілу живлення Stellar PDB — 1 шт.;
шлейф JST SH1.0, 8 контактів, 5,5 см — 1 шт.

Українська PDB від StingBee

Stellar PDB — плата живлення PDB власної розробки StingBee для FPV та безпілотних систем. Щоб підібрати інші компоненти, перегляньте польотні контролери та регулятори обертів ESC. Щоб купити плату PDB, додайте товар у кошик; якщо потрібно перевірити сумісність збірки, зверніться до StingBee перед замовленням.
