Польотний контролер Stellar H7V2-12S

Опис Польотний контролер Stellar H7V2-12S

Опис Stellar H7V2-12S

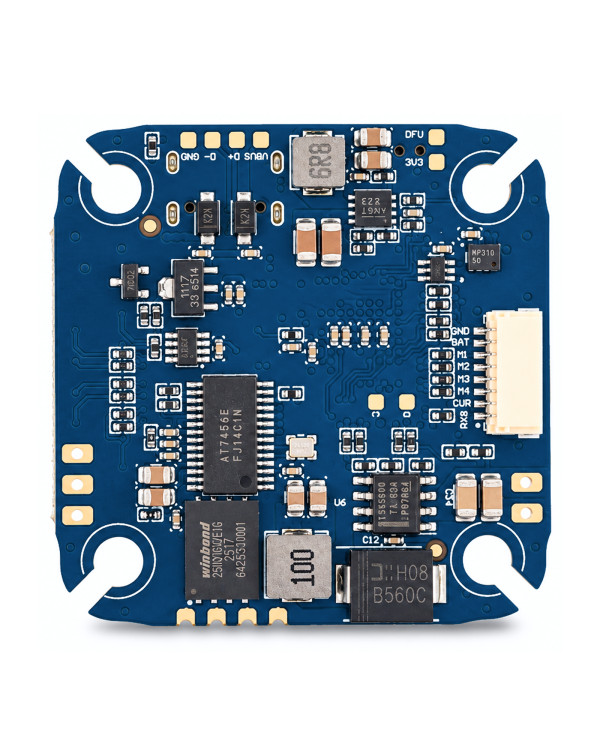

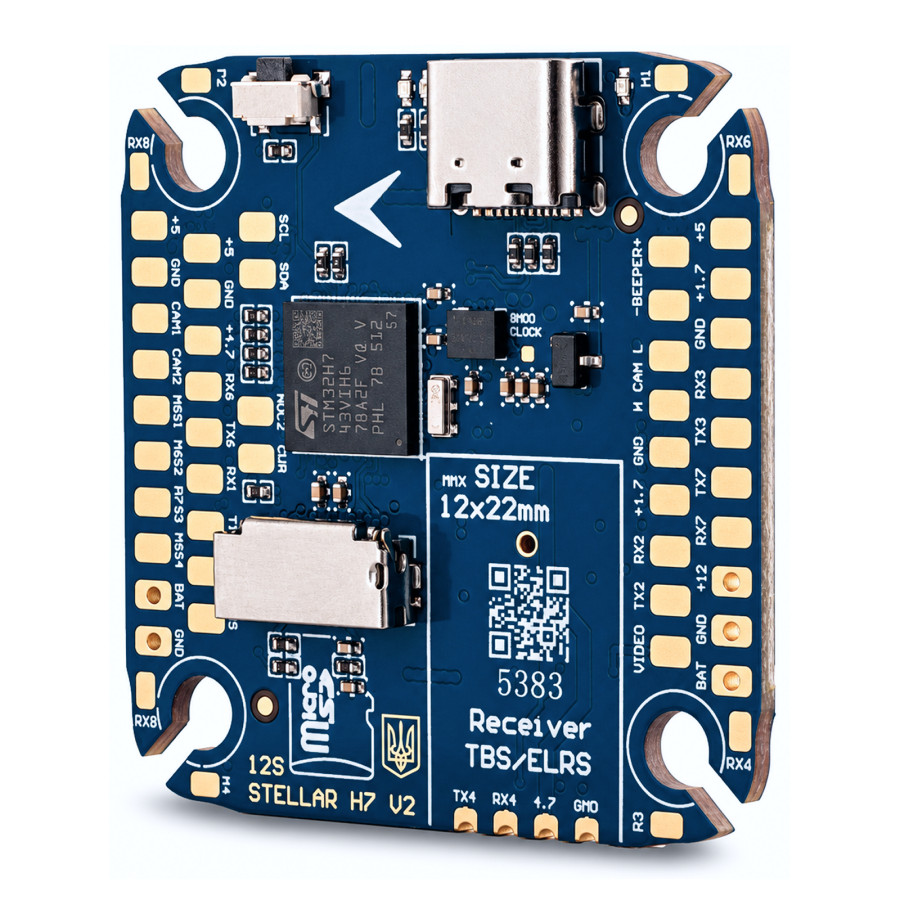

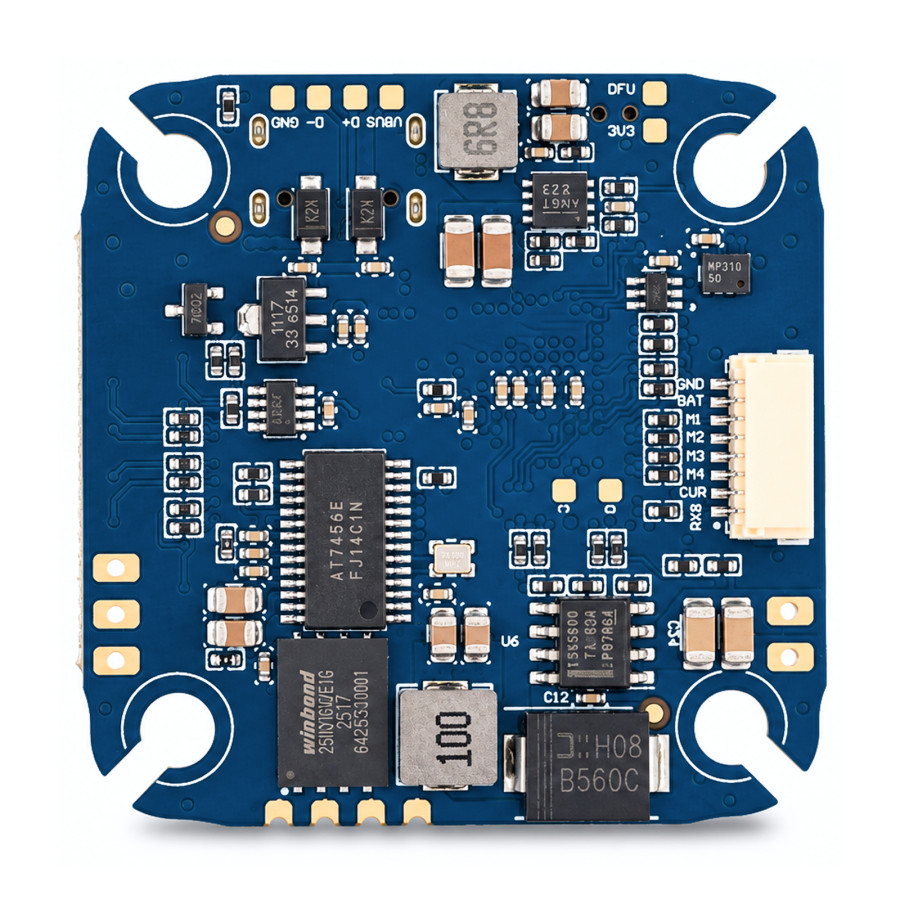

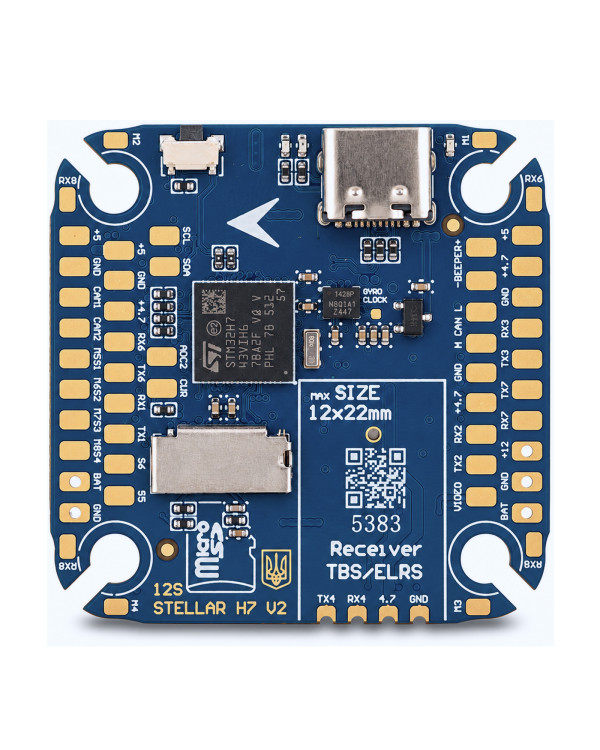

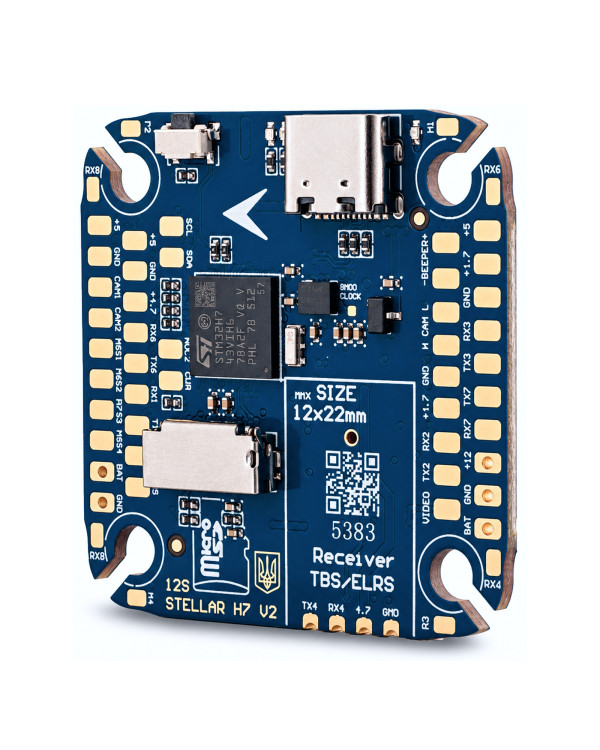

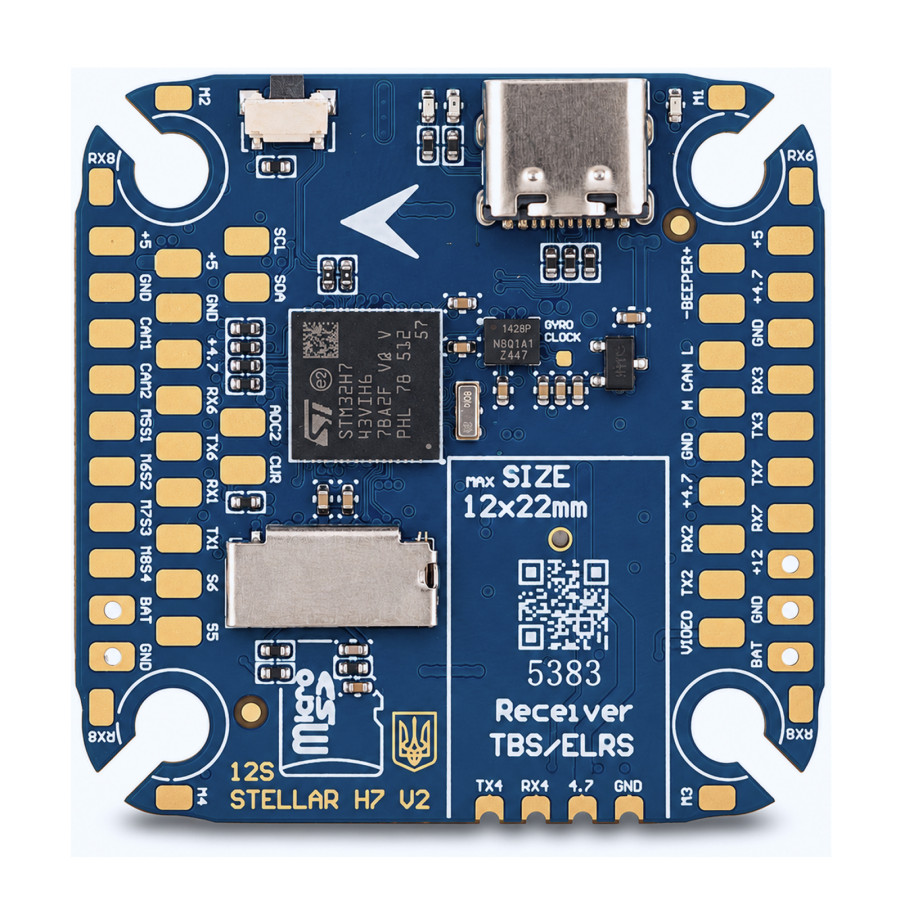

Stellar H7V2-12S — український польотний контролер H7 для FPV-дронів, літаків, крил та інших безпілотних платформ із живленням до 12S LiPo. Модель побудована на продуктивному мікроконтролері STM32H743VIH6 із частотою 480 МГц, 1 МБ оперативної та 2 МБ Flash-пам’яті.

Головна відмінність від Stellar H7V2 — DC/DC-перетворювач із вищою допустимою вхідною напругою. Звичайна версія H7V2 підтримує до 8S LiPo (33,6 В), а Stellar H7V2-12S — до 12S LiPo (50,4 В). Це дає змогу інтегрувати контролер польоту у високовольтні FPV- та БпЛА-системи.

Ключові можливості Stellar H7V2-12S

• STM32H743VIH6, 480 МГц — продуктивна H7-платформа для складних конфігурацій FPV і БпЛА;
• вхідна напруга 3S–12S LiPo, до 50,4 В;
• IMU ICM42688P із зовнішнім тактовим генератором;
• барометр Infineon DPS310 і OSD AT7456E;
• MicroSD (SDIO) та SPI NAND 128 МБ для запису польотних логів;
• 7 UART-портів і 10 PWM-виходів для підключення периферії та сервоприводів;
• інтерфейси CAN, I2C і 3 ADC;
• два вбудовані BEC: 5 В / 2 А та 12 В / 3 А;
• два входи для камер із можливістю перемикання;
• USB Type-C і роз’єм JST-SH 1.0 на 8 контактів.

Живлення до 12S LiPo

Оновлений DC/DC-перетворювач підтримує вхідну напругу до 50,4 В, тому політний контролер можна використовувати у системах із 12S LiPo. Вбудовані BEC 5 В / 2 А і 12 В / 3 А забезпечують окремі лінії живлення для бортової електроніки, а виходи 5 В, 12 В і VBAT спрощують підключення сумісних модулів.

Підключення периферії та запис логів

Сім UART-портів дають змогу підключати приймачі, GPS, телеметрію та інші периферійні пристрої. Десять PWM-виходів розширюють можливості конфігурації двигунів і сервоприводів, а CAN BUS призначений для роботи із сумісними спеціалізованими модулями.

Для Blackbox доступні слот MicroSD з інтерфейсом SDIO та вбудована SPI NAND-пам’ять обсягом 128 МБ. Це дає два варіанти зберігання даних для аналізу роботи системи та налаштування польоту.

Інтеграція у FPV- та БпЛА-систему

Монтажний розмір 30,5 × 30,5 мм спрощує встановлення плати у сумісні FPV-збірки. Для високовольтної силової системи контролер можна поєднати зі StingBee ESC 12S 100A. Інші сумісні рішення представлені в категорії регуляторів обертів ESC StingBee.

Перед підключенням перевірте допустиму напругу всіх компонентів, розташування контактів, схему живлення та сумісність периферійних пристроїв. Інші польотні контролери FC StingBee можна порівняти у каталозі.

Прошивки та файли

Stellar H7V2-12S підтримує INAV та ArduPilot і може використовуватися як польотний контролер для FPV-дрона, літака або крила відповідно до конфігурації системи й вибраної прошивки.

Українська розробка StingBee

Stellar H7V2-12S розроблено, протестовано та виготовлено StingBee в Україні. Якщо вам потрібен український польотний контролер для нестандартної конфігурації, зверніться до команди StingBee для перевірки сумісності компонентів.
