Польотний стек Stellar F4V2 + ESC для FPV-дрона

Опис Stellar Stack F4V2 + ESC

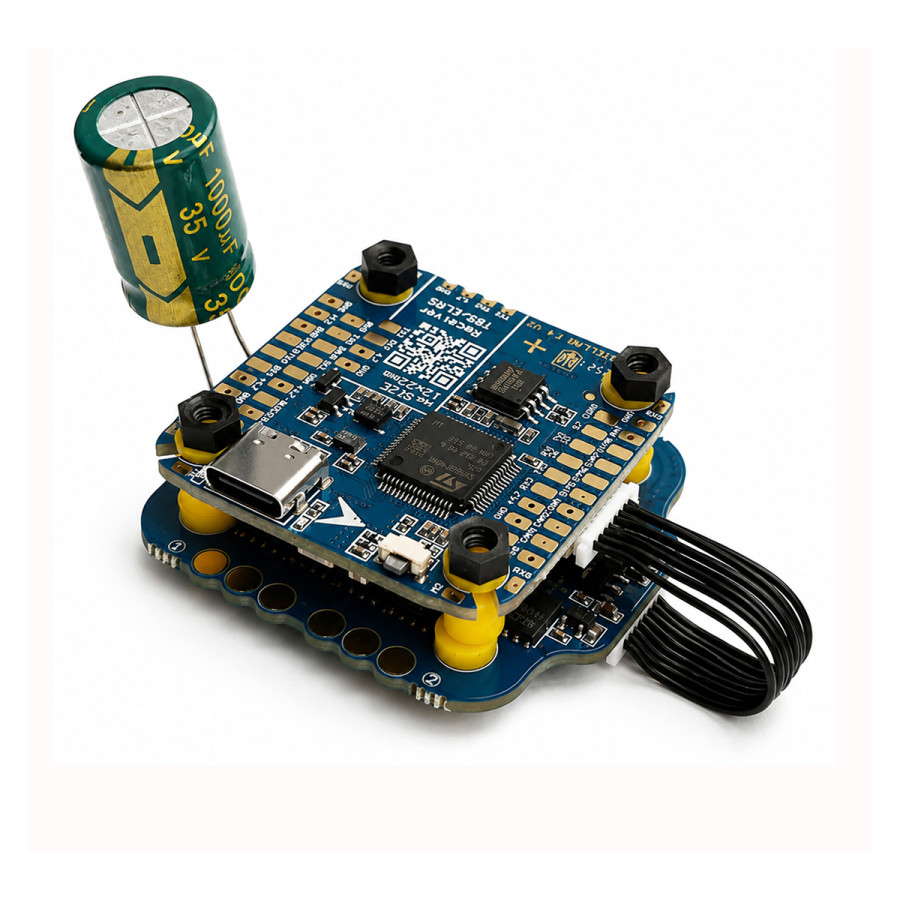

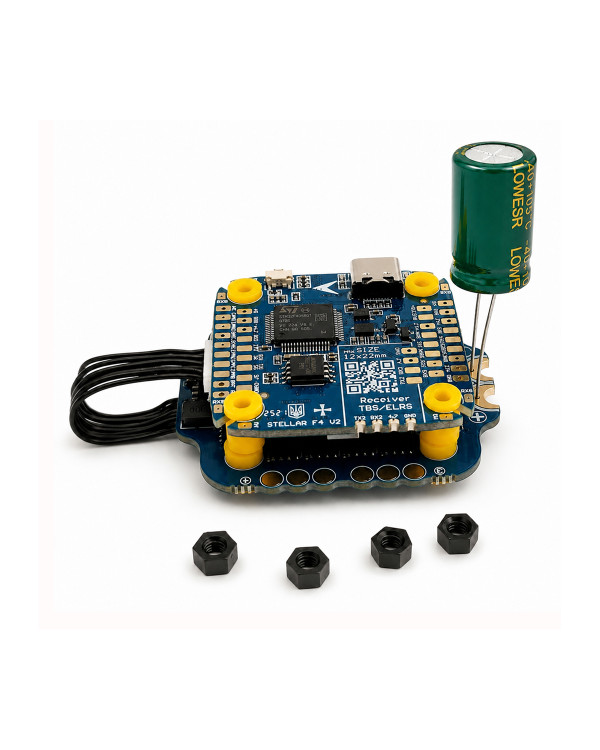

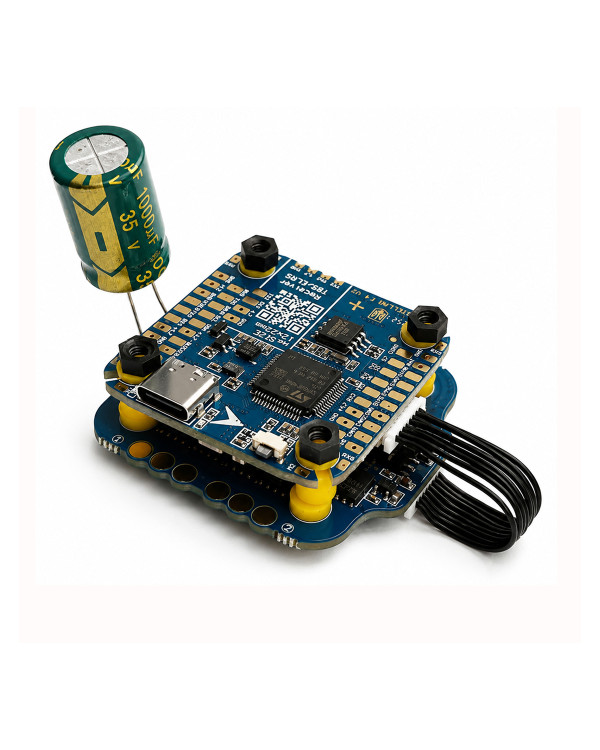

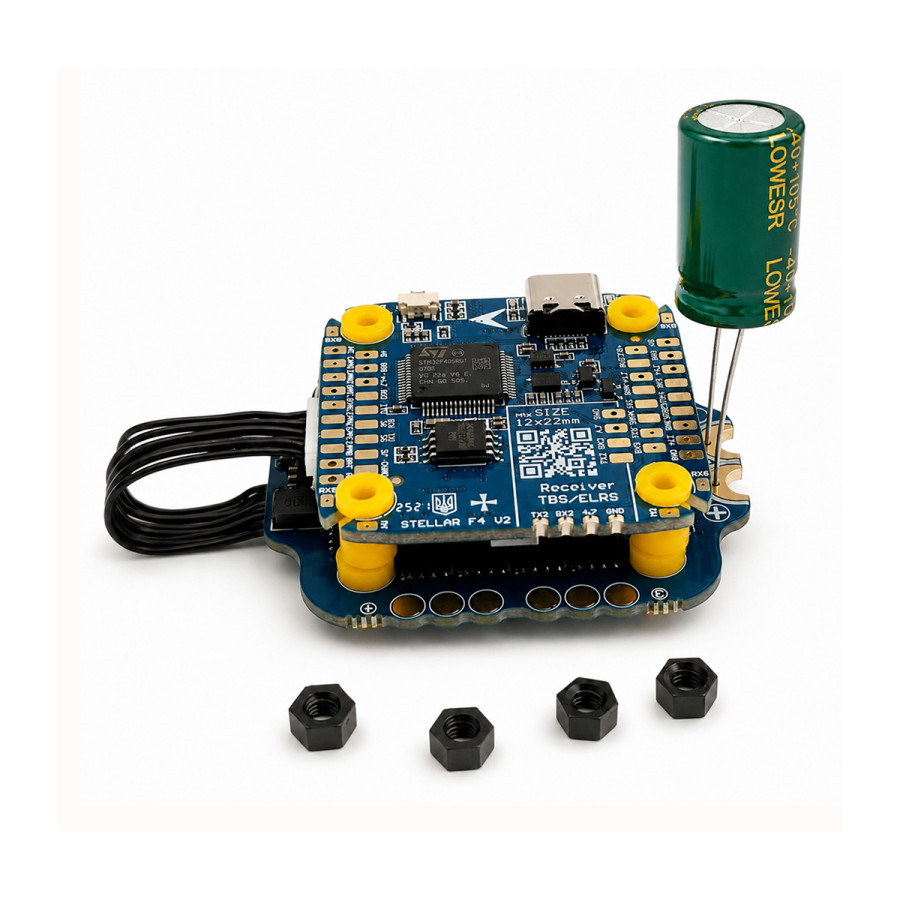

Stellar Stack F4V2 + ESC — польотний стек для FPV-дрона, який поєднує польотний контролер Stellar F4V2 та регулятор обертів Stellar 8bit ESC 70A redesign. Компоненти мають сумісний монтажний формат і з’єднуються комплектним шлейфом ESC–FC, що спрощує складання та підключення електроніки FPV-системи.

Стек розроблений для керування FPV-дронами, мультикоптерами та іншими безпілотними платформами. Польотний контролер обробляє дані з датчиків і периферійних пристроїв, а чотириканальний ESC керує роботою безколекторних двигунів.

Стек керування польотом FPV

Stellar Stack F4V2 + ESC дозволяє зібрати силову й керувальну частину FPV-системи на базі сумісних компонентів StingBee. Комплектний шлейф зменшує кількість з’єднань між платами та спрощує інтеграцію контролера й ESC у готову збірку.

Цей коптерний стек керування польотом підходить для систем, у яких потрібні підтримка сучасних протоколів керування двигунами, кілька інтерфейсів для периферії, Blackbox, OSD і сумісність із популярними польотними прошивками.

Основні характеристики Stellar Stack F4V2 + ESC

• компоненти: польотний контролер Stellar F4V2 і 4-в-1 ESC Stellar 8bit 70A redesign;
• вхідна напруга стека: 2S–6S LiPo;
• монтажний формат: 30,5 × 30,5 мм;
• з’єднання ESC і FC комплектним шлейфом;
• підтримка Betaflight, INAV та ArduPilot;
• підтримка DShot і Bidirectional DShot;
• USB Type-C;
• підтримка аналогових та HD-відеосистем.

Польотний контролер Stellar F4V2

До складу стека входить Stellar F4V2 — український польотний контролер на базі STM32F405. Він обробляє польотні дані, взаємодіє з приймачем, GPS, відеосистемою та іншою бортовою електронікою.

• мікроконтролер: STM32F405;
• інерціальний модуль: ICM42688P;
• барометр: BMP280 або DPS310 — залежно від комплектації;
• OSD: AT7456E;
• Blackbox: 16 МБ SPI Flash;
• кількість UART-портів: 4;
• BEC: 5 В / 2 А та 12 В / 3 А;
• вхідна напруга контролера: 2S–8S LiPo;
• підтримувані прошивки: Betaflight, INAV та ArduPilot;
• інтерфейс: USB Type-C;
• монтажний формат: 30,5 × 30,5 мм.

Регулятор обертів Stellar 8bit ESC 70A redesign

За керування двигунами відповідає Stellar 8bit ESC 70A redesign — чотириканальний регулятор обертів із підтримкою BLHeli_S та Bluejay. ESC підтримує сучасні протоколи керування й Bidirectional DShot для передавання даних про оберти двигунів.

• тип: 4-в-1 ESC;
• мікроконтролер: EFM8BB21;
• прошивки: BLHeli_S та Bluejay;
• вхідна напруга: 2S–6S LiPo;
• безперервний струм: 60 А × 4;
• піковий струм: 70 А × 4 протягом 10 секунд;
• протоколи: DShot 300/600, PWM, Oneshot125 та Multishot;
• підтримка Bidirectional DShot;
• TVS-захист від стрибків напруги;
• 24 SMD-конденсатори формату 1210 по 11 мкФ;
• загальна ємність конденсаторів: 264 мкФ;
• монтажний формат: 30,5 × 30,5 мм.

Сумісність і застосування

Stellar Stack F4V2 + ESC можна використовувати як польотний стек для дрона або мультикоптера з живленням 2S–6S LiPo. Підтримка Betaflight підходить для коптерних FPV-збірок, а INAV та ArduPilot розширюють можливості застосування контролера у навігаційних і автономних системах.

Перед підключенням перевірте робочу напругу акумулятора, параметри двигунів, монтажний формат, розташування контактів і сумісність периферійних пристроїв. Хоча Stellar F4V2 окремо підтримує живлення до 8S, допустима напруга всього стека обмежена діапазоном ESC — 2S–6S LiPo.

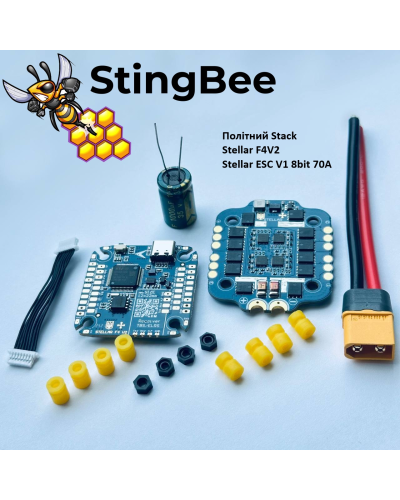

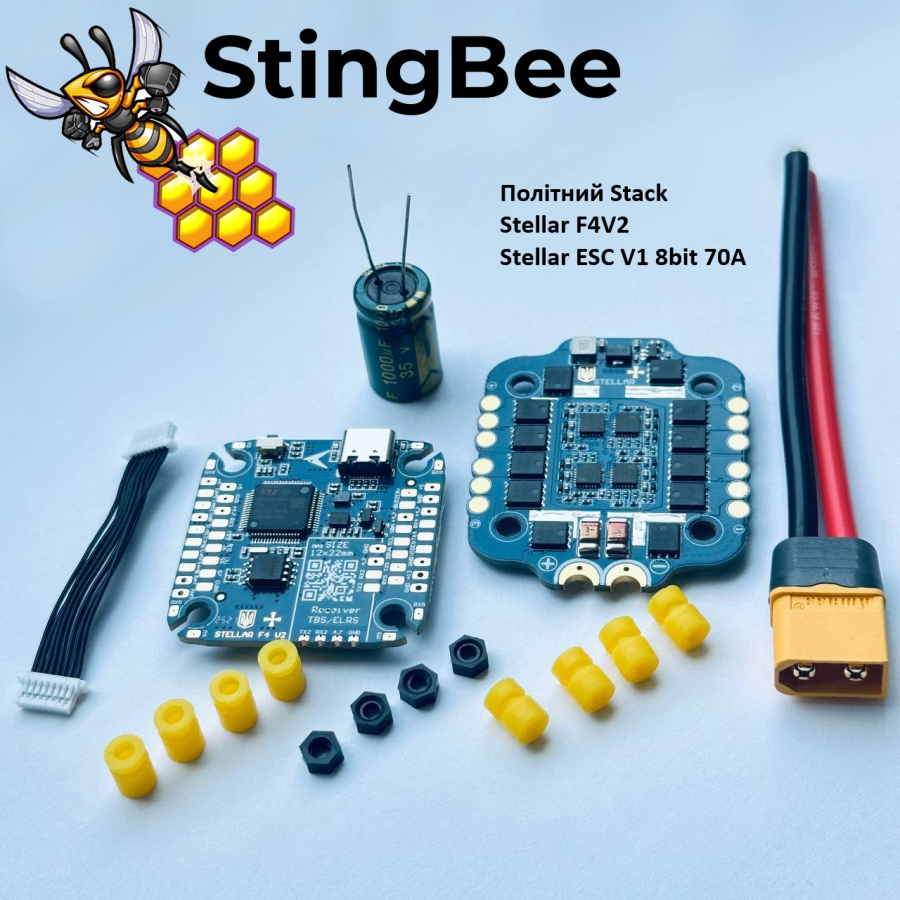

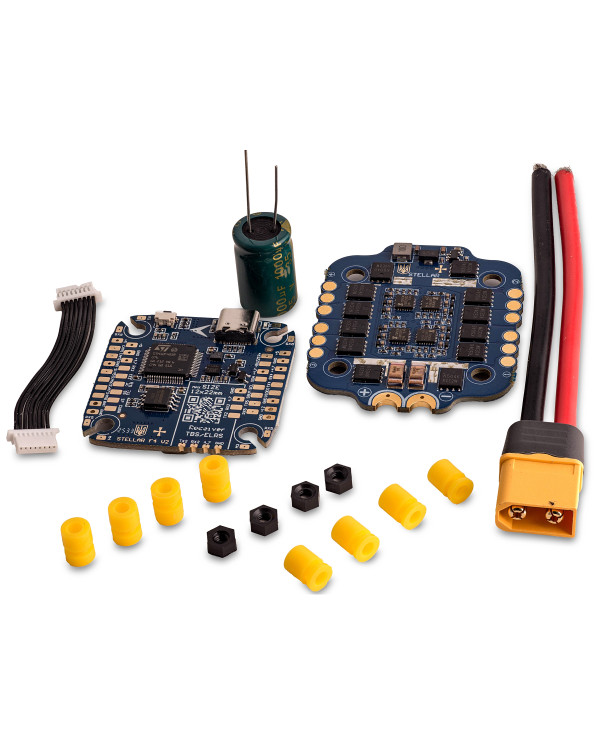

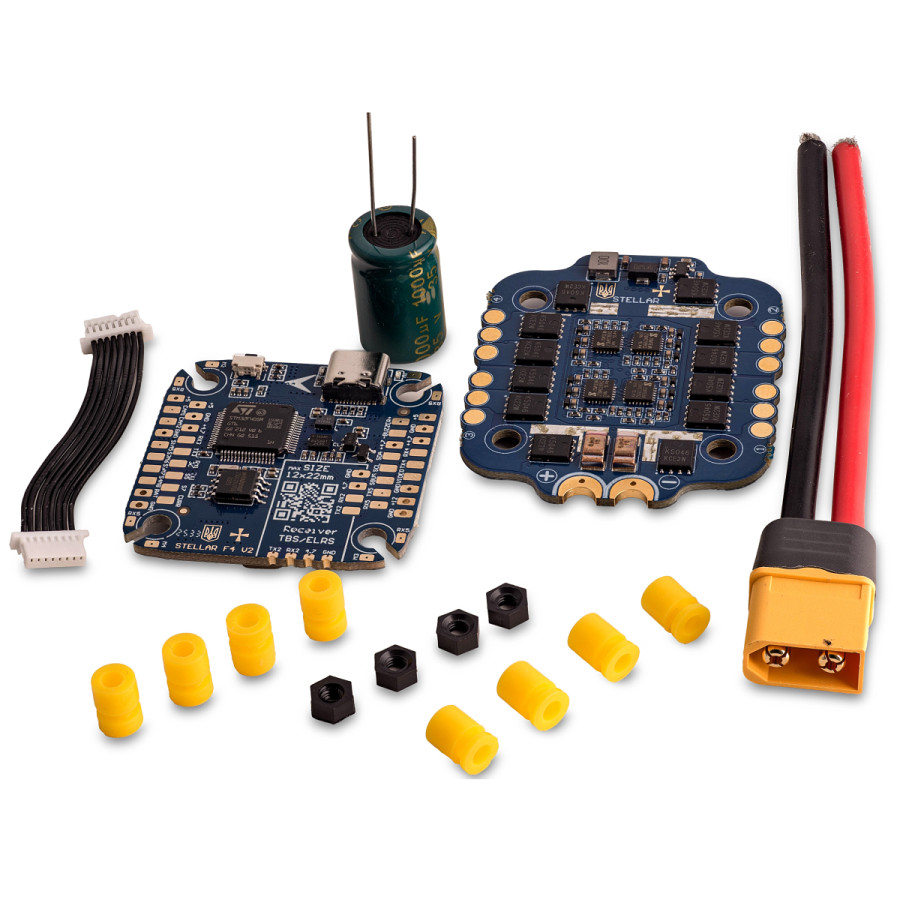

Комплектація Stellar Stack F4V2 + ESC

• польотний контролер Stellar F4V2 — 1 шт.;
• регулятор обертів Stellar 8bit ESC 70A redesign — 1 шт.;
• конденсатор — 1 шт.;
• демпферні гумки — 8 шт.;
• шлейф ESC–FC — 1 шт.;
• роз’єм XT60 із припаяними проводами AWG12 — 1 комплект.

Український польотний стек StingBee

Компоненти Stellar Stack F4V2 + ESC розроблено, протестовано та виготовлено StingBee в Україні. Якщо ви підбираєте стек для FPV-дрона, перегляньте також інші польотні контролери StingBee та регулятори обертів ESC.

Для уточнення сумісності з вашою FPV-збіркою зверніться до команди StingBee. Якщо товар тимчасово недоступний, скористайтеся функцією «Повідомити про наявність».
