Stellar 8bit ESC 70A Redesign для FPV

Опис Stellar 8bit ESC 70A redesign

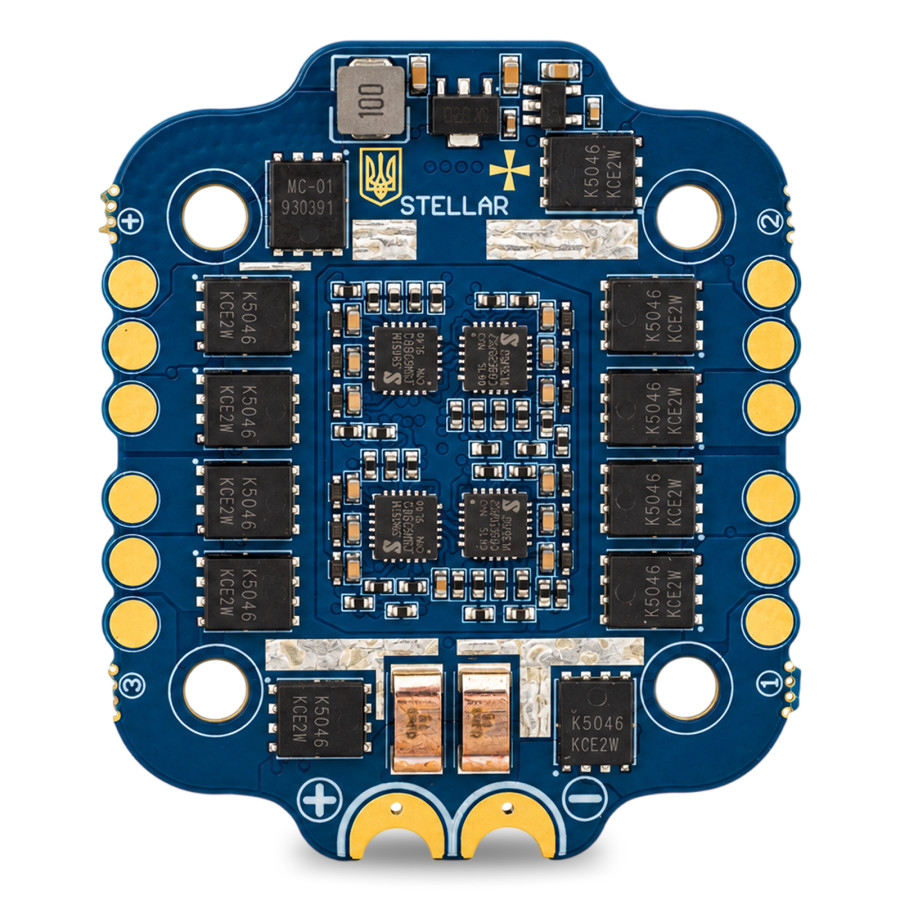

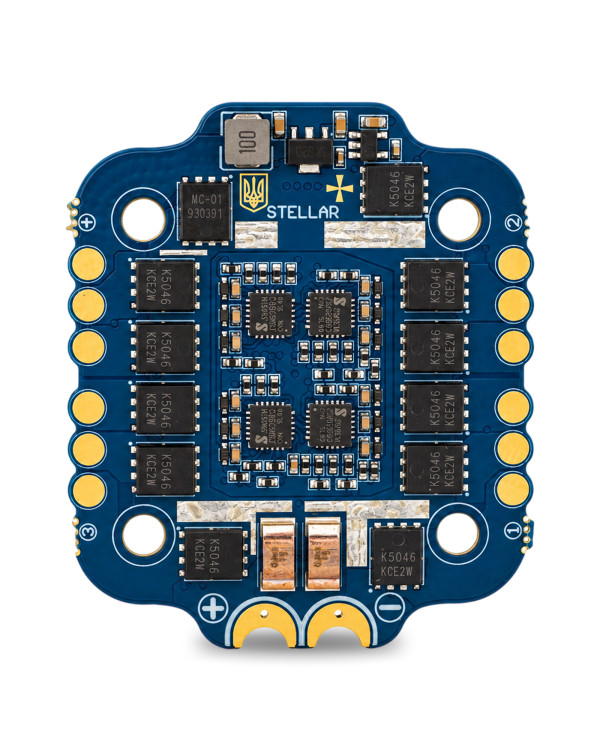

Stellar 8bit ESC 70A Redesign для FPV-дронів

Stellar 8bit ESC 70A Redesign — 8-бітний електронний регулятор обертів 4-в-1 для керування безколекторними двигунами FPV-дронів та інших безпілотних платформ. ESC-контролер побудований на мікроконтролері EFM8BB21 і підтримує прошивки BLHeli_S та Bluejay.

Регулятор обертів ESC отримує керувальні сигнали від польотного контролера та керує чотирма двигунами. Плата розрахована на постійний струм до 60 А на кожному з чотирьох каналів і короткочасний піковий струм до 70 А на канал протягом 10 секунд.

Основні характеристики Stellar 8bit ESC 70A

• конфігурація ESC 4-в-1 для керування чотирма безколекторними двигунами;
• 8-бітний мікроконтролер EFM8BB21;
• постійний струм до 60 А на канал;
• піковий струм до 70 А на канал протягом 10 секунд;
• вхідна напруга 2S–6S LiPo;
• підтримка прошивок BLHeli_S та Bluejay;
• підтримка DShot 300, DShot 600, PWM, Oneshot125 і Multishot;
• Bidirectional DShot для RPM-телеметрії;
• TVS-захист від короткочасних стрибків напруги;
• 24 SMD-конденсатори типорозміру 1210 загальною ємністю 264 мкФ;
• алюмінієвий радіатор для відведення тепла від MOSFET-транзисторів;
• посилені мідні доріжки силової частини;
• монтажний розмір 30,5 × 30,5 мм.

Струмове навантаження та живлення

Постійний струм ESC становить до 60 А на кожному з чотирьох каналів. Значення 70 А є піковим і допускається протягом не більше 10 секунд. Під час підбору силової системи потрібно враховувати напругу акумулятора, споживання двигунів, пропелери, охолодження та умови експлуатації.

Електронний регулятор ходу працює з акумуляторами 2S–6S LiPo. Перед підключенням перевірте полярність, розташування контактів і відповідність параметрів усіх компонентів FPV-системи.

Прошивки Bluejay і BLHeli_S

Stellar 8bit ESC підтримує прошивки BLHeli_S та Bluejay. Доступні протоколи DShot 300 і DShot 600, а також PWM, Oneshot125 і Multishot. Підтримка Bidirectional DShot дає змогу передавати RPM-телеметрію до сумісного польотного контролера та використовувати RPM-фільтрацію.

Захист, фільтрація та охолодження

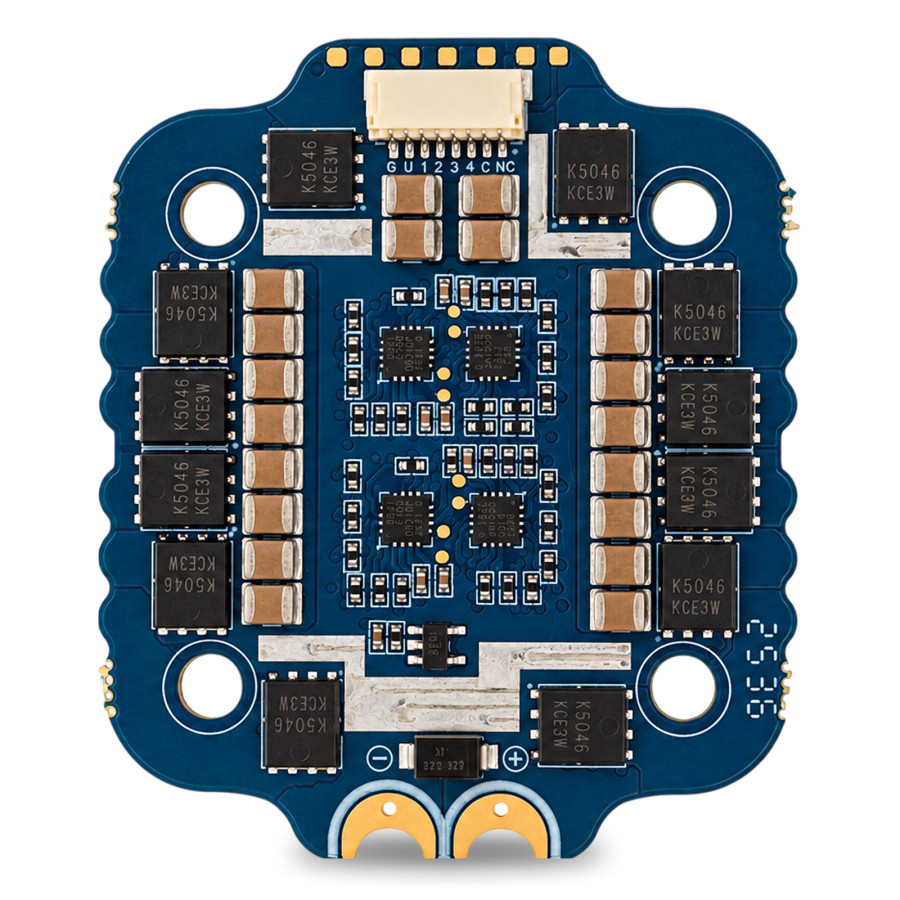

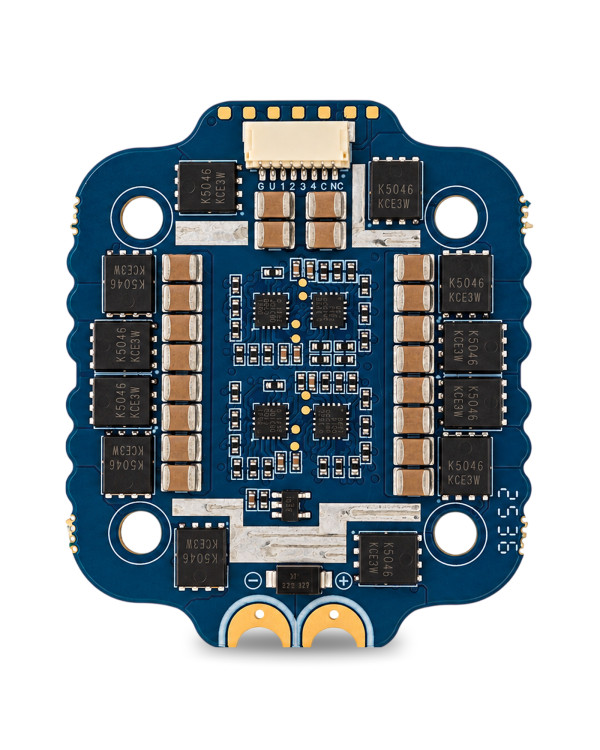

На платі встановлено 24 SMD-конденсатори типорозміру 1210 ємністю 11 мкФ кожен. Їхня загальна ємність становить 264 мкФ. Конденсатори допомагають зменшити пульсації живлення та підтримувати стабільну роботу електроніки під навантаженням.

TVS-захист допомагає обмежувати короткочасні стрибки напруги. Посилені мідні доріжки знижують втрати в силовій частині, а алюмінієвий радіатор відводить тепло від MOSFET-транзисторів.

Сумісність із компонентами StingBee

Цей регулятор мотора FPV входить до комплекту Stellar Stack F4V2 + ESC. Готовий стек поєднує ESC із польотним контролером Stellar F4V2 та спрощує підбір сумісних компонентів для FPV-збірки.

Якщо потрібен 32-бітний ESC із прошивкою AM32 і струмом до 80 А, перегляньте StingBee Stellar ESC AM32 V1 80A.

Український ESC StingBee

Stellar 8bit ESC 70A Redesign розроблено, протестовано та виготовлено StingBee в Україні. Щоб порівняти модель з іншими рішеннями, перегляньте регулятори обертів ESC для FPV та БпЛА.
