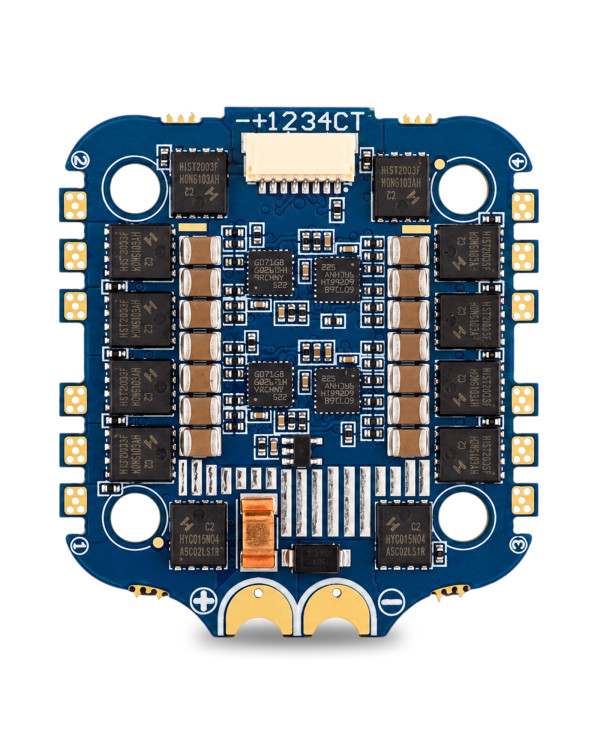

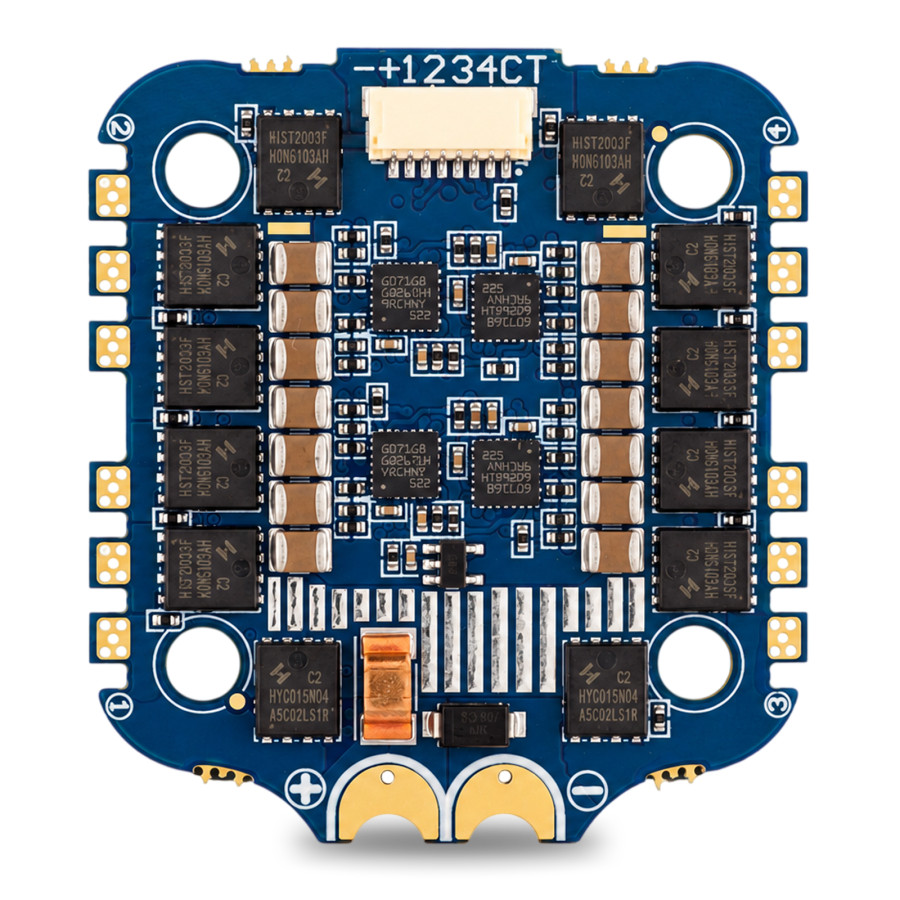

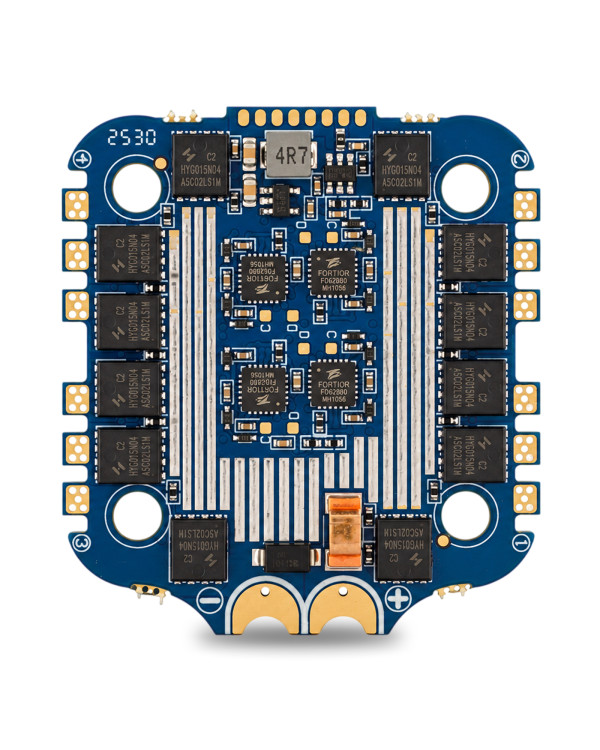

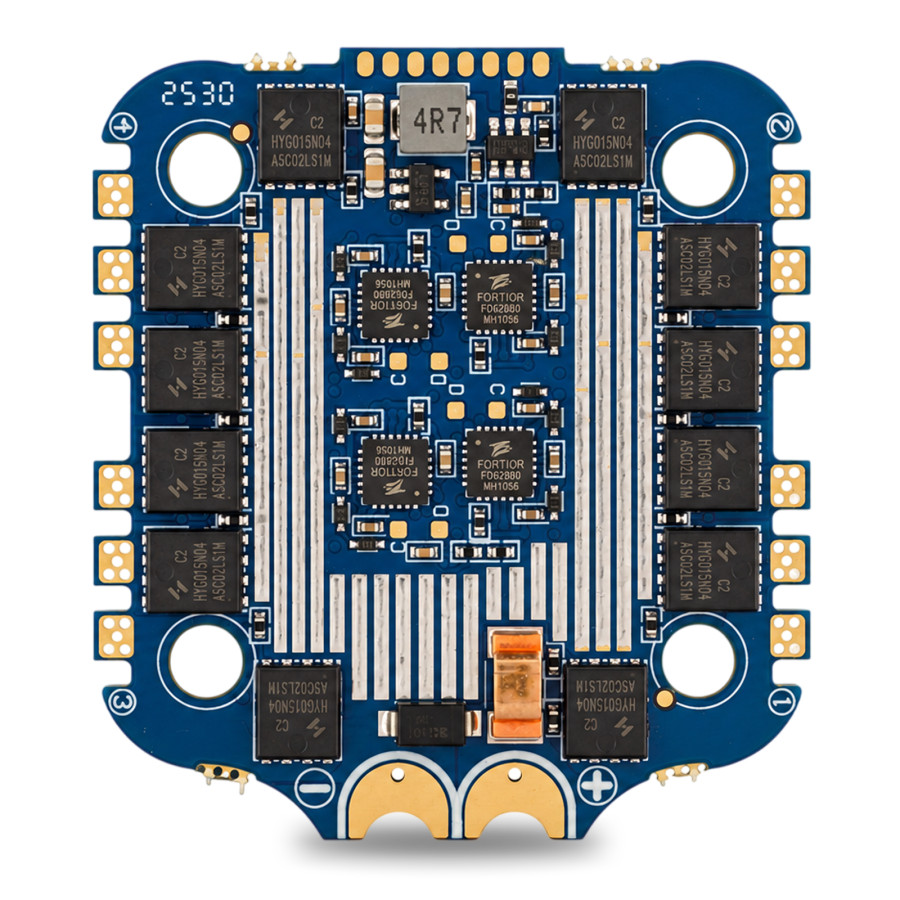

StingBee Stellar 32bit ESC AM32 V1 80A

Name: StingBee Stellar 32bit ESC AM32 V1 80A
Brand: StingBee
Price: 1920.00 UAH
Availability: OutOfStock

Хіт

Toп

Код: StingBee ESC AM32 V1

Виробник: StingBee

Очікується

1920.00 грн.

Знайшли дешевше ?

Характеристики

Мікроконтролер (MCU) - STM32G071

Конфігурація ESC - ESC 4-в-1

Максимальний струм - до 80 А

Вхідна напруга - 2S–8S LiPo

Протоколи керування - DShot 300/600/1200, Bidirectional DShot, PWM, Oneshot125, Multishot

Переглянути все

Опис StingBee Stellar 32bit ESC AM32 V1 80A

ESC 4-в-1 Stellar AM32 V1 80A для FPV-дронів

StingBee Stellar ESC AM32 V1 80A — 32-бітний електронний регулятор обертів 4-в-1 для керування безколекторними двигунами FPV-дронів та інших безпілотних платформ. ESC-контролер побудований на мікроконтролері STM32G071 і працює на відкритій прошивці AM32.

Регулятор обертів ESC отримує керувальні сигнали від польотного контролера та регулює роботу чотирьох двигунів. Плата підтримує максимальний струм до 80 А та живлення від акумуляторів 2S–8S LiPo.

Основні можливості Stellar ESC AM32 V1

конфігурація ESC 4-в-1 для керування чотирма безколекторними двигунами;
32-бітний мікроконтролер STM32G071;
відкрита прошивка AM32;
максимальний струм до 80 А;
вхідна напруга 2S–8S LiPo;
підтримка DShot 300, DShot 600 і DShot 1200;
підтримка двостороннього DShot для RPM-телеметрії;
підтримка PWM, Oneshot125 і Multishot;
телеметрія для контролю роботи ESC;
два TVS-діоди для захисту від перенапруги;
14 керамічних конденсаторів типорозміру 1210 ємністю 22 мкФ кожен;
алюмінієвий радіатор для відведення тепла від MOSFETів;
посилені силові доріжки плати;
монтажний розмір 30,5 × 30,5 × 4 мм;
габарити плати 46 × 50 × 8 мм.

Прошивка AM32 і протоколи керування

Прошивка AM32 підтримує сучасні протоколи керування двигунами та дає змогу налаштовувати параметри ESC відповідно до конфігурації FPV-системи. DShot забезпечує цифрове передавання команд, а двосторонній DShot дає змогу отримувати RPM-телеметрію для налаштування фільтрації в сумісній прошивці польотного контролера.

Підтримка PWM, Oneshot125 і Multishot розширює сумісність ESC-регулятора з різними системами керування. Перед налаштуванням перевірте підтримувані протоколи у вибраній версії AM32 та прошивці польотного контролера.

Захист, фільтрація та охолодження ESC

Два TVS-діоди допомагають захищати силову частину від короткочасних стрибків напруги. Чотирнадцять конденсаторів по 22 мкФ знижують пульсації живлення та підтримують стабільну роботу електроніки під навантаженням.

Посилені мідні доріжки зменшують внутрішній опір плати, а алюмінієвий радіатор відводить тепло від MOSFETів. Така конструкція допомагає електронному регулятору ходу працювати стабільніше за високих струмових навантажень.

Підключення та сумісність

StingBee Stellar ESC AM32 V1 можна використовувати разом із сумісними польотними контролерами StingBee. Для FPV-збірок із продуктивною периферією перегляньте Stellar H7V2, а для конфігурацій на STM32F405 — Stellar F4V2.

Перед підключенням регулятора мотора FPV перевірте напругу акумулятора, максимальне споживання двигунів, монтажний формат, розташування контактів і сумісність компонентів. Не перевищуйте допустимі параметри ESC та інших елементів силової системи.

Український ESC StingBee

Stellar ESC AM32 V1 розроблено, протестовано та виготовлено StingBee в Україні. Щоб порівняти ESC 80A з іншими моделями, перегляньте регулятори обертів ESC для FPV та БпЛА.
